cds.vlx_執行變更標註圖元的[整體標註比例]的數值

 程式名稱 : CDS.vlx

載入指令 : (load "CDS")

執行指令 : CDS

***************************************************

CDS 執行 變更標註圖元的 [ 整體標註比例 ] 的數值....

此程式可迅速 變更標註圖元的 [ 整體標註比例 ] 的數值....

讓標註的文字, 適合閱讀, 不須經常縮放圖面來看清數字.

其餘 標註圖元 的 [ 變數 ] 設定都不變更....

選取標註圖元時, 請按 [ enter ] 按鍵, 即可退出程式.

*** 此程式只縮放 標註 圖元的 整體標註比例, 如果是 圖塊參考 的"標註", 或是標註不關聯, 已經炸開成文字和線段, 就如同 CDM.VLX , 無法執行變更 整體標註比例 了.

經常遇到開啟別人的圖檔, 或載入圖檔時, 標註文字的比例很小, 看不清楚.

需要不斷的縮放圖形才易看清尺寸.

常常不是一次就能縮放到位, 很不方便.

CDS.VLX 可以用來縮放標註的 [ 整體標註比例 ]

選取時, 只需圈選/框選即可. 程式有過濾功能, 只會選取標註.

接著是輸入新的整體標註比例的值.

如果不輸入, 直接按 enter , 即默認取 < > 內的值.

如圖, 即為 3.0*1.25 = 3.725

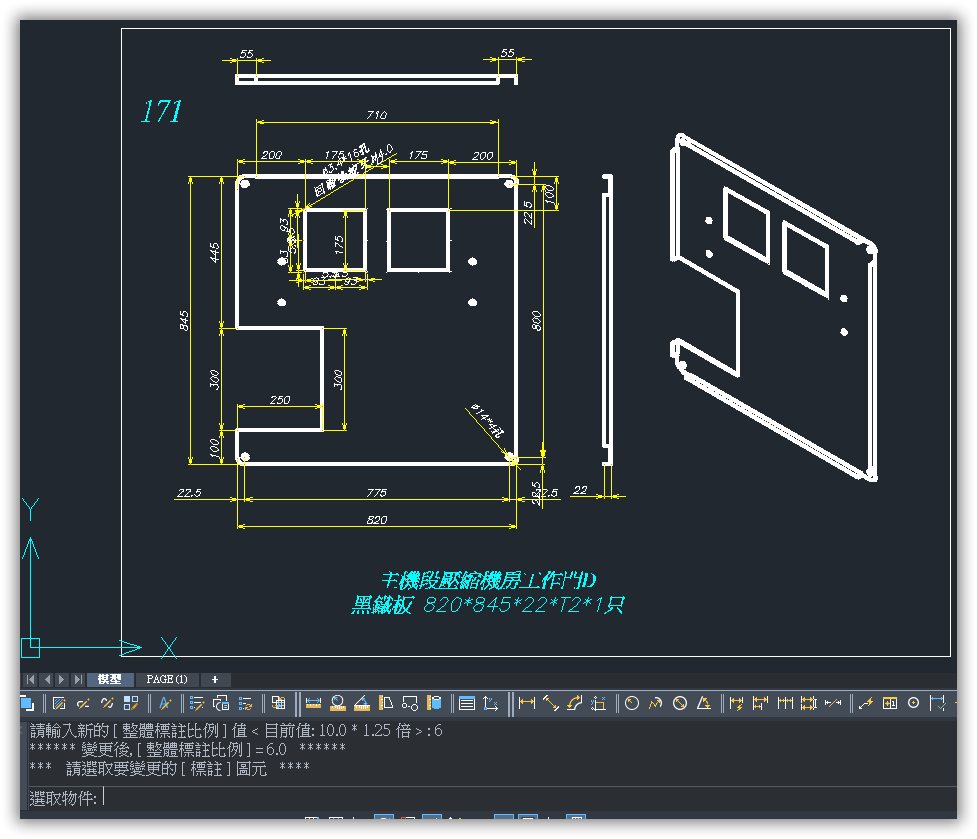

範例輸入10倍, 假設覺得太大, 可以再重複選取, 再輸入小一點的值.

如上圖, 原比例為3, 第一次放大為10, 這次則輸入6.

若滿意, 則按 enter 結束 CDS.VLX

整個放大填滿螢幕, 大致可以看清工件較完整的標註, 不需再縮放圖形.

另一個範例, 標註的文字非常小, 更需要設 整體標註比例.
