載入指令 : (load "mdp")
執行指令 : mdp
******************************************************
請輸入 mdp , 以執行多種相互平行直徑的管配件 畫三視圖和展開圖的程式.
相關聯的檔案: mdp.lsp, mdp.dcl
可以展開的類型:

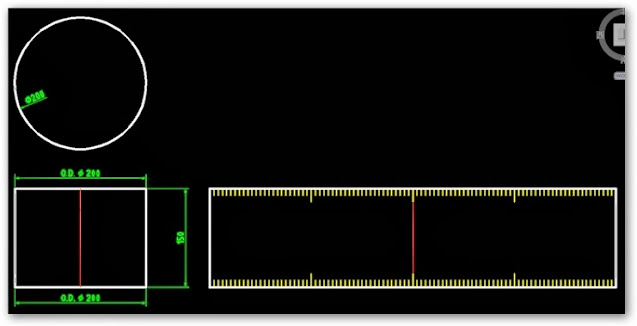

- 正圓管
- 上下平行且為相同直徑的橢圓管
- 斗笠
- 正大小頭
- 偏心大小頭
功能:
- 可加畫壓折線, 並指定短線的長度.
- 斗笠一端輸入 0, 程式會自動修正為內直徑約 1.25 倍的板厚值.
- [ 上下正圓且平行的管 ] , 只要符合上, 下圓相互平行, 都可以展開.
******************************************************
[ MDP ] 畫 上下兩端相互平行的 圓形 管件的 展開圖 及 成型圖
輸入 mdp , 以執行 多種相互平行直徑的管配件展開 程式... 2024.10.29
最早寫的展開程式, 是這兩個. 不能展偏心的圓形管件.
 |
| right_cylinder |
 |
| ricon |

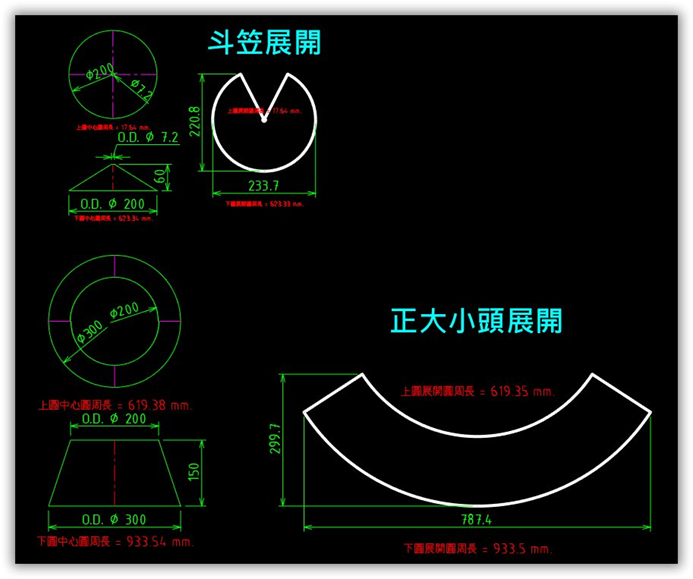

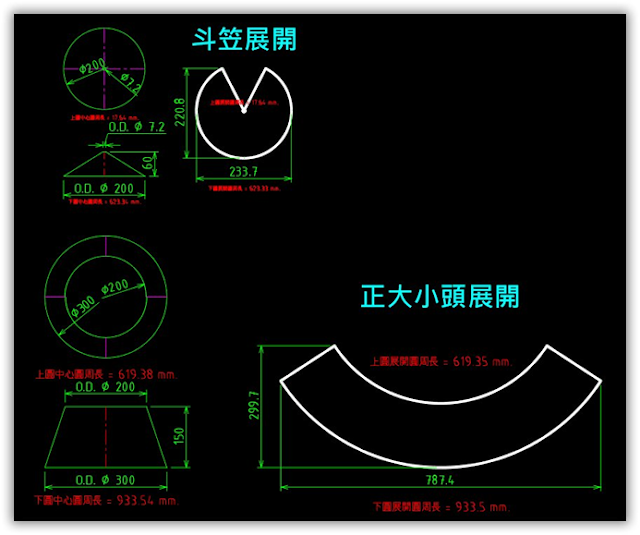

MDP 可以展開的管件

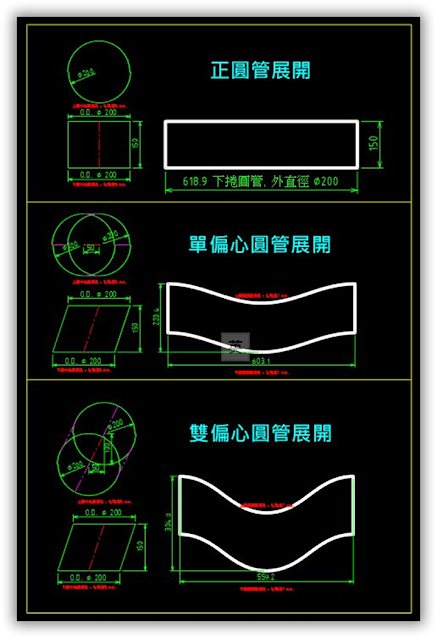

- 上下相互平行的圓形管件
- 上下圓可以不同直徑
- 上下圓心可以偏心
 |
MDP 可以畫壓折線, 等分數記得調適當的等分 |
 | |
| 客戶要做如上圖所示的工件 |
這是用 MDP 小程式幫忙展開圓弧形曲面, 以節省人工展開所花的時間.
